项目背景

中央民族大学数据中心存储服务器采购于2013年。建设时使用Dell M1000e刀片服务器，宏杉DSU1516存储和Borcade300光纤交换机搭建虚拟化平台。3套刀箱，约38台刀片服务器，总计运行着近150台虚拟机，刀箱已经运行5年之久。由于后端服务器和服务器系统运行多年，目前系统设备老化、反应速度较慢。现有部分设备技术老化，接口和功能难以满足日常需求。系统运行已处于不稳定状态，无法满足最新的技术要求。

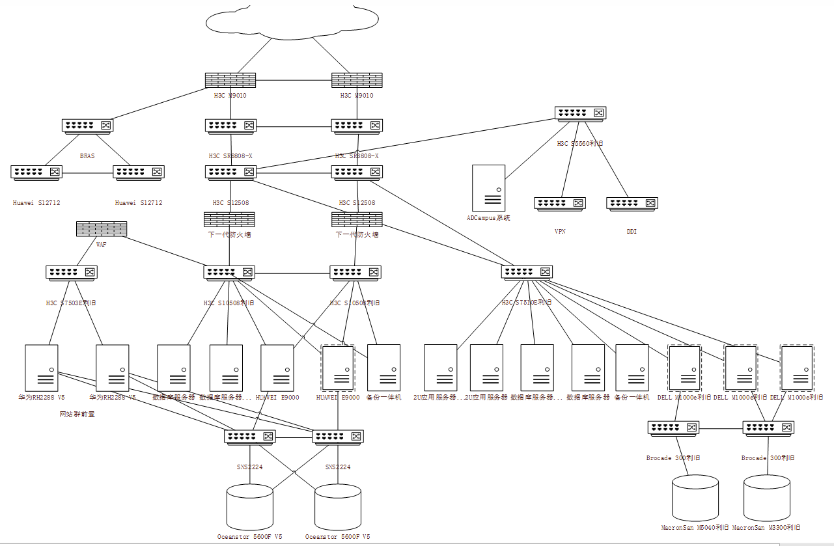

客户现有环境概况

一、机房服务器存储情况

1、  Dell M1000e刀箱与汇聚交换机H3C 7510E交换机之间链路是单链路，没有冗余。影响业务稳定性和安全性，并且降低网络传输速率；

2、  宏杉存储使用年限已久，存储设备老旧会导致磁盘稳定性降低，故障率增高。读写速度变慢。对业务稳定性和安全性有很大的安全隐患；

3、  原有的VMware虚拟化平台版本是5.5，现VMware已推出6.5版本。跨度很大，对虚拟机存在稳定性和安全隐患；

4、  原有环境没有对业务的备份系统，所以业务系统单薄，出现无法避免的故障或事故后不能恢复。业务的安全性没有保障。

经过现场实际勘测与用户沟通确认。

二、机房服务器存储情况

1、  机房面积40平方米；

2、  原有2台依米康20KW的空调一主一备；

3、  原有空调送风是不能满足机房的实际要求；

4、  北面机柜内要加服务器；

5、  在增加一台P1020F下送风空调的空调来满足新增服务器的热负载，同时也增加了机房的安全性。

数据中心升级改造

针对老设备存在的安全隐患和低性能，本次升级改造不仅将安全隐患降到最低。设备性能和功能方面有了质的飞跃。

1、  本次采购的每台华为E9000刀箱服务器采用8对外10G光口+2对外40G光口,融合交换模块网络交换板和8*16G FC(4上行端口激活,Brocade)-交换模块FC交换板。每台E9000网络交换背板做成堆叠大大提高了链路安全性和传输速率。FC交换板采用16GB光模块使数据传输速率提升了一倍之多。

2、  华为5600F V5全闪存存储系统具有高规格的硬件结构，块和文件一体化的软件架构，结合多种高级数据应用和数据保护技术，使存储系统具有高性能、高可扩展性、高可靠性和高可用性等特点，满足大中型企业对存储产品的各种要求。结合基于HSSD设计的存储操作系统，充分发挥SSD的高性能，使存储系统的性能得到极大提高。写时延更低，极大提升存储系统的数据传输速率。采用ROW（Redirect-On-Write）满分条大块写盘，降低CPU占用率，保证存储系统极致写性能。

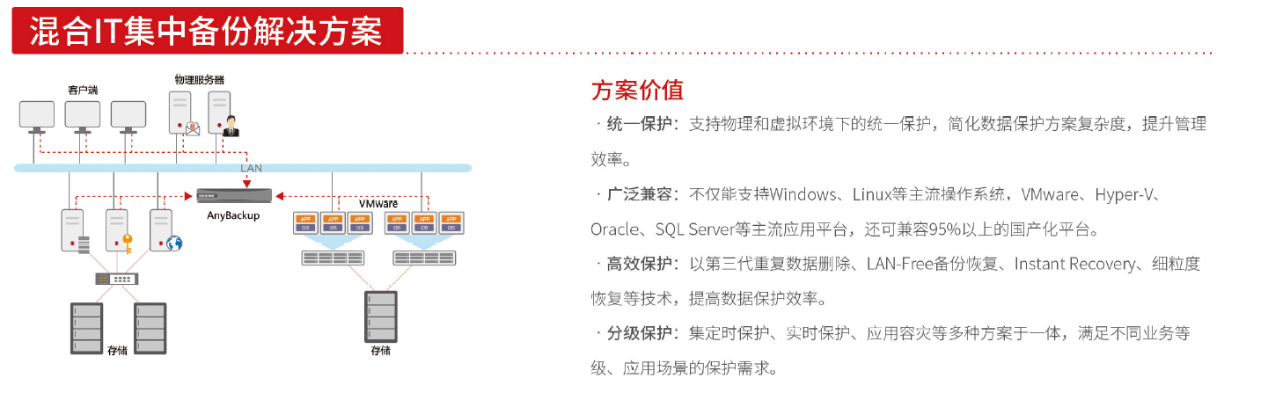

3、  面向数据中心云化的趋势，爱数AnyBackup基于不同云架构的广泛适应、高效的海量数据保护、物理化环境和虚拟化环境保护的统一管理，帮助客户轻松应对混合IT数据保护背景下的数据分布多样化、数据量持续激增、SLA要求越来越高等挑战。本项目采购的备份一体机设备主要用于备份VMware虚拟机数据和双机Oracle数据库数据。当出现故障时确保数据及时恢复并提供业务。很大程度提高了业务的稳定性和安全性；

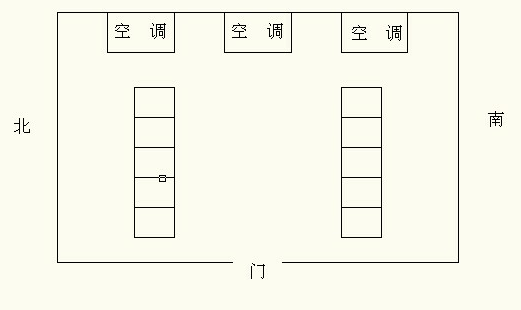

4、  空调室内机安装位置如下图：

5、  新增一台空调内外机连接铜管及电缆路由，同原5P空调路由到室外机;

6     新增空调上下水需要考虑空调；

7、  新增空调室内机配电柜需要新增加一个3p 63A的空开。

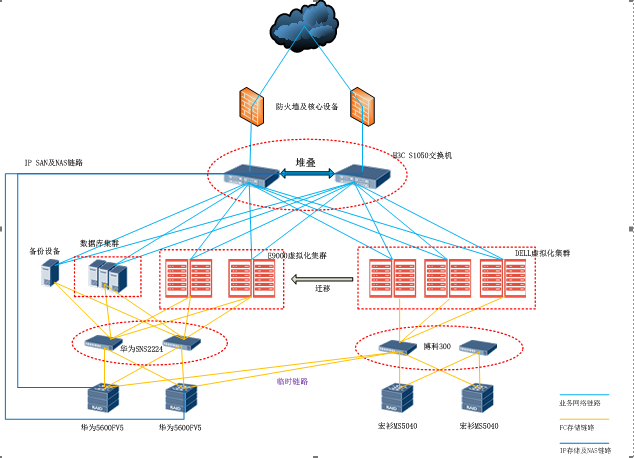

升级改造后效果图

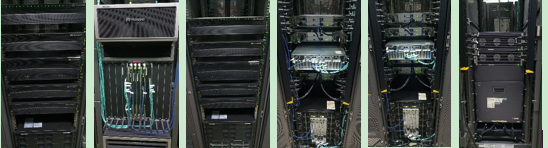

设备安装图

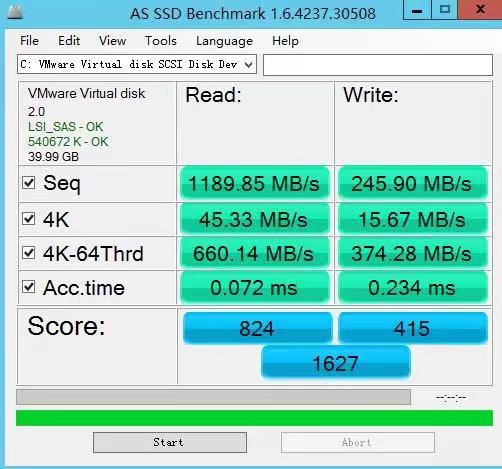

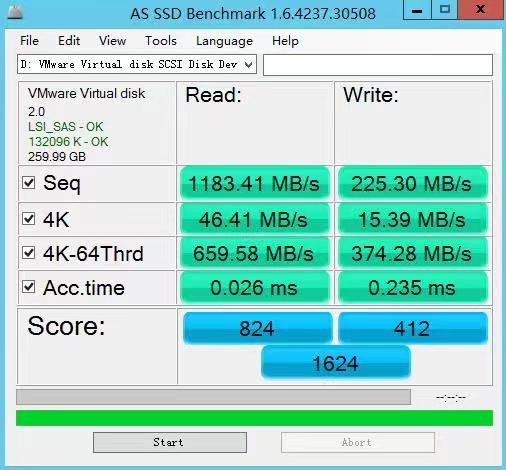

存储性能测试结果图

本次项目所使用的存储是全闪存存储，SSD硬盘读写速度远高于普STAT盘和SAS盘。通过测试显示读数据速度高达1200MS/S左右，写数据速度高达230MB/S左右速度。
